高清时代的来临带动了数字接口的发展，DVI接口的全面普及也应验了这一点。时至今日，面对更大的数字视频以及数字音频流，你是否还留恋于DVI?新一代HDMI接口的横空出世预示着又一波数字浪潮的来袭。凭借着更高的数据传输带宽以及可传输数字音频流等全面领先DVI的优势，必将成为下一代影音多媒体器材的标准配置。你是否心动呢？HDMI还有哪些优点？以下将为你全面剖析HDMI接口的种种特性......

全新数字HDMI接口技术详解

    HDMI的英文全称是“High  Definition Multimedia”，中文的意思是高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。

    2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布。HDMI在针脚上和DVI兼容，只是采用了不同的封装。与DVI相比，HDMI可以传输数字音频信号，并增加了对HDCP的支持，同时提供了更好的DDC可选功能。HDMI支持5Gbps的数据传输率，最远可传输15米，足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID，DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

    此外8月23日，HDMI LLC公布了高分辨率多媒体接口-HDMI的1.2版---更好的兼容PC系统。此次修订增加了若干条非常重要的改进，以方便PC连接和数字音频流（SACD等）的传输。使得这个数字视音频接口保持了其先进性，这显然是针对VESA前阵子推出Display port接口的回应。迄今为止，已经有超过250个厂商和470个不同类型的产品采用了HDMI接口。

    HDMI已经成为事实上的数字电视和消费电子产品的接口标准，藉由单一电缆传送高质量数字视音频信号的特性，给家庭娱乐带来高质量的体验。

    HDMI 1.2新增特性使得它能够在CE和PC产业上得到良好的兼容性，包括：

    支持1bit数字音频传世格式，像SACD DSD（(Direct Stream Digital）。

    改进的PC显示接口特性，能够在只使用一个HDMI接口的情况下支持所有的PC显示分辨率；支持PC自有的RGB色彩空间，也支持输出YCbCr色彩空间。

    可以使用低电压信号，例如在PCI-E总线上使用的电平值。

数字音视讯口HDMI

    HDMI接口-High Definition Multimedia Interface

    尽管DVI可以实时非压缩RGB信号到显示设备，但消费电子行业在DVI的基础上选择了一种更小，更灵活的数字接口标准HDMI。2002年4月，HDMI工作组(http://www.hdmi.org/) 由Hitachi, Matsushita Electric (Panasonic), Philips, Silicon Image, Sony, Thomson and Toshiba. 等企业创立，以开发更加灵活的HDMI标准。

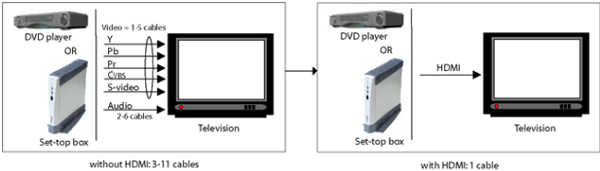

    HDMI可以用一根线缆代替8根音频线缆和5个视频线缆，如下图所示：

一根HDMI代替数十根视音频线缆

    2004年，消费电子行业开始在DVD播放器、有线电视/卫星电视机顶盒上添加HDMI接口，此外，HDMI接口还开始逐渐出现在数字带那时及LCD/等离子显示器上，2004年底，HDMI被更大范围内采用在电视和显示器上。
通过使用适配线缆，HDMI后向兼容DVI设备和EIA-861 DTV格式，然后HDMI的许多高级性能，如数字音频及消费电子控制（用来在设备间传输控制命令）等特性，还未出现在这些产品上，HDMI的普及尚需时日，但HDMI因其高度的灵活性和简单连接方式必有良好的前景。

    HDMI技术
    基于DVI的HDMI接口支持VESA组织的HDCP(高带宽数字内容保护-High-bandwith digital content protection)的内容，用以避免非授权的内容拷贝，同时，该标准还支持VESA组织的EDID（扩展显示识别数据-Extended display identification Data）、DDC（显示数据通道-Data display channel，用以读出EDID）及DMT（监视同步协议），此外EIA-861标准还定义了如何在DVI协议中包含宽高比及信号格式等信息。

    19阵“Type A”A型HDMI接口采用单TMDS连接，可以传输视频采样率在25-165MHZ范围内的视频信号。A型接口因尺寸小而更多地应用在消费电子行业。

HDMI接口和DVI接口的比较

    对于传输信号采样率高于165MHZ的视频信号，HDMI采用双TMDS的29针B型HDMI接口，这种接口一般用于PC市场。HDMI接口样式如图：

HDMI接口

    HDMI视频格式：
    HDMI支持RGB信号、4:4:4采样的YcbCr信号及4:2:2采样的YCbCr.传输速率最高的24位/像素。对于640x480清晰度, R′G′B′通常的采用后数据范围为0-255. 对于YcbCr及所有其它RGB清晰度，采样后的数值范围为16-235。
    HDMI音频数据格式：
    基于DVD音频标准,HDMI支持1-8组非压缩音频传输，音频支持48,96 or 192 kHz等多种采样率。根据视频格式，HDMI可以传输不同数量的采样率在192KHZ的压缩音频。
    HDMI接口的特性：
    完全的数字信号接口，无压缩，从信号源直接输出的直接数字图象及音频
    一根线缆满足传输视音频信号的需要，所有的HD信号及音频信号在同一根线缆内传输，包括5个视频分量及多通道音频。
    HDMI接口还支持传输智能信息如宽高比及信号格式、控制信息等，为设备间的智能化控制提供可能。
    支持HDTV 1080P及更高清晰度信号的传输及显示，适应HDTV的应用
    DVI及HDMI产品
    和其它信号接口一样，一种新的接口及标准的产生伴随着周边配套产品的出现，如信号分配、接口转换、信号切换、信号传输等产品，下面将就一些特色产品作些介绍：
    DVI信号传输：
    由于DVI信号通常有效的传输距离为5-7米，但有些应用场合，从信号源到显示设备间的距离要远远超过这个距离，为此，通过专门的设备来扩展DVI信号的传输距离，目前主要有三种方式：
    DVI线路中继器 ；DVI双绞线收发器；DVI光收发器
    目前市场上可提供将DVI信号扩展到30米左右的DVI信号线路中继器，将DVI信号传输到50米左右的双绞线收发器及将DVI信号通过DVI光收发器传输最远至数十公里的设备。
    值得一提的是部分DVI光收发设备采用多根多模光纤，通常为3-4根，而有部分厂家已经能够提供基于单模光纤的单路光纤收发器，可将DVI信号传输至数十公里。

DVI光收发器

    DVI信号转换：
    目前，市场上已经出现了全系列DVI与其它信号接口间的转换器及适配线缆。如VGA-DVI；DVI-HDMI；DVI-SDI；DVI-HD-SDI。
    下图是一款DVI-SD/HD-SDI转换器，输入为DVI-I及SDI/HD-SDI，输出为转换后的DVI-D和HD-SDI高清信号。该款设备可广泛应用于3D图形制作室的输出转换，或应用于演播室PC信号转换为SDI数字视频信号。当然它也为ProAV行业和广播电视行业间的沟通创造了可能，避免了早期广播电视行业需将RGB模拟信号转换为SDI信号的A/D转换过程。同时，通过将DVI转换为HD-SDI信号，ProAV行业也可以采用HD-SDI矩阵来切换数字多媒体信号。

DVI及SDI至HDTV转换器
